近日，TDK株式會社（東京證券交易所代碼：6762）正式發布面向高功率應用場景的HVC50高壓直流接觸器。該產品專為牽引系統（電壓達1500V鋰離子電池組）、儲能系統（ESS）及兆瓦級充電系統（MCS）設計，通過高效電流管理技術助力客戶加速實現全電氣化轉型，顯著降低碳足跡。

核心性能參數
HVC50具備30ms內快速切斷1500V直流電壓與1000A直流電流的瞬時響應能力，連續工作狀態下最大載流能力達750A（1500V DC）。其緊湊型設計（1.7kg，97.8×140×94.2mm）兼顧工業級可靠性與易集成特性，滿足商用車及重型設備嚴苛工況需求。

技術亮點解析

1. 滅弧安全機制：采用氣體填充陶瓷滅弧室，極端環境下仍可實現毫秒級電流切斷，保障系統安全。
2. 智能反饋系統：集成符合IEC 60947-4-1標準的鏡像輔助觸點，提供精準開關狀態反饋，顯著提升操作安全性。
3. 雙極性導電設計：主端子無極性配置支持雙向電流傳輸，兼容電池充放電雙重場景。
4. 雙線圈節能架構：支持12V/24V寬電壓輸入，通過自動切換機制（約200ms后關閉備用線圈）將穩態功耗降至6W，接通功耗僅50W，兼顧性能與能效。

全球認證與場景適配
HVC50已通過CE、UKCA、UL國際認證，符合RoHS環保標準，可無縫部署于歐洲、北美及亞洲市場。產品憑借其高可靠性、靈活配置及快速響應特性，成為儲能電站擴容、兆瓦級快充網絡建設及電動重卡牽引系統的核心組件，推動可持續能源基礎設施規模化落地。

產品型號與關鍵參數
| 型號 | 訂購代碼 | 線圈電壓(V) | 連續負載電流(A) | 短時過載電流(1分鐘)(A) |
| HVC50-400B-12MCE2 | 定制 | 12 | 400 | 650 |
| HVC50-400B-24MCE2 | 定制 | 24 | 400 | 650 |
| HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000 |
| HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000 |
| HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000 |
| HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000 |

技術優勢總結

• 瞬時開斷能力：1000A DC @1500V DC
• 持續負載：≤750A DC @1500V DC
• 電氣兼容性：無極性主端子+鏡像輔助觸點
• 線圈保護：TVS二極管端接技術
• 環保合規：符合RoHS指令

HVC50的推出標志著TDK在高壓直流開關領域的技術突破，其模塊化設計與全球認證體系為能源系統升級提供了可靠保障，助力客戶實現從設備級到系統級的低碳化轉型。

在電子元器件領域，日本村田制作所（Murata）的電容產品以高精度、高可靠性著稱。其2.2μF電容作為通用型元件，廣泛應用于消費電子、工業控制、汽車電子等領域。本文將系統解析村田2.2μF電容的標識方法，并深入探討其技術特性與應用價值。

一、村田2.2μF電容的標識體系

村田電容的型號編碼遵循嚴格的行業標準，以常見的貼片陶瓷電容為例，其標識通常包含以下要素：

1. 容值編碼
   2.2μF的容值在村田型號中通常以“225”表示（前兩位為有效數字，第三位為倍率，即22×10?pF=2.2μF）。部分精密系列可能采用直接標注法，如”2.2μ”。
2. 耐壓標識
   常見耐壓值包括：

• 6.3V：適用于低功耗便攜設備
• 10V/16V：通用型耐壓等級
• 25V/50V：工業級應用
  在型號中可能體現為”6V3″、”10″等簡寫形式。

3. 材質代碼
   村田采用字母標識電介質類型：

• C0G（NP0）：超穩定型，溫度系數±30ppm/℃
• X5R/X7R：高介電常數型，容量范圍廣
• Y5V：經濟型，溫度特性較寬

4. 封裝尺寸
   貼片電容采用英制編碼，如：

• 0402（1.0×0.5mm）：超微型
• 0603（1.6×0.8mm）：主流尺寸
• 0805（2.0×1.2mm）：大容量應用

典型型號示例：
GRM188R61A225KE15D

• GRM：產品系列（多層陶瓷電容）
• 188：尺寸代碼（0603）
• R6：材質代碼（X5R）
• 1A：耐壓6.3V
• 225：容值2.2μF
• KE：容差±10%
• 15：端頭材料（鎳屏障）
• D：包裝方式（卷帶包裝）

二、核心技術特性解析

1. 高精度容量控制
   村田采用獨特的介質配方與精密層壓技術，實現±5%~±10%的容值偏差控制（普通產品±20%），確保電路參數的穩定性。
2. 優異的頻率特性
   在X7R材質產品中，村田通過納米級粉體技術，使電容在1MHz高頻下仍能保持80%以上的標稱容量，適用于開關電源等高頻應用。
3. 低等效串聯電阻（ESR）
   通過三維電極結構優化，村田2.2μF電容的ESR值可低至5mΩ級別，顯著降低紋波電流產生的熱量，提升電源效率。
4. 溫度穩定性
   C0G系列在-55℃~+125℃范圍內容量變化率僅±0.3%，適用于精密濾波電路；X5R/X7R系列在工業溫度范圍內保持±15%的容量穩定性。

三、典型應用場景

1. 電源管理模塊
   作為DC-DC轉換器的輸入/輸出濾波電容，村田2.2μF產品可有效抑制開關噪聲，其低ESR特性使電源效率提升3%~5%。
2. 通信設備
   在5G基站、路由器等高頻電路中，X7R材質的2.2μF電容用于去耦和旁路，其1GHz下的穩定性能保障信號完整性。
3. 汽車電子
   符合AEC-Q200標準的村田電容，可在-55℃~+125℃環境下穩定工作，廣泛應用于ECU、BMS等車載系統。
4. 可穿戴設備
   0402尺寸的2.2μF電容（如GRM033R60J225ME47D）以1.0×0.5mm的微型化設計，滿足智能手表、TWS耳機等空間受限場景的需求。

四、選型與使用建議

1. 容值匹配原則
   在電源濾波應用中，建議選擇標稱容值1.5~2倍的電容，以補償DC偏壓效應導致的容量衰減（陶瓷電容特性）。
2. 耐壓余量設計
   實際工作電壓應控制在額定電壓的80%以內，例如在5V系統中優先選用6.3V耐壓產品，以延長使用壽命。
3. 溫度補償考量
   對于時鐘電路等對溫度敏感的應用，推薦使用C0G材質；普通數字電路可采用成本更優的X5R/X7R系列。
4. 防潮處理
   在潮濕環境下使用時，建議選擇村田的”抗硫化”系列（如GRM系列后綴含’D’的產品），其端子鍍層可抵御硫化物腐蝕。

五、行業認證與可靠性

村田2.2μF電容通過多項國際認證：

• IECQ-QC080000：無害物質管理
• UL94V-0：阻燃等級
• AEC-Q200：汽車級可靠性
  典型壽命測試數據顯示，在85℃、額定電壓條件下，村田電容的失效率低于0.5%/1000小時，遠超行業平均水平。

作為全球電容市場的領軍企業，村田制作所通過持續的技術創新，使其2.2μF電容產品形成了涵蓋微型化、高精度、高可靠性等多維度的完整解決方案。從智能手機到新能源汽車，從消費電子到工業控制，村田電容以卓越的性能表現，持續賦能電子設備的性能升級與小型化發展。對于工程師而言，深入理解其標識體系與技術特性，是實現高效電路設計的關鍵基礎。

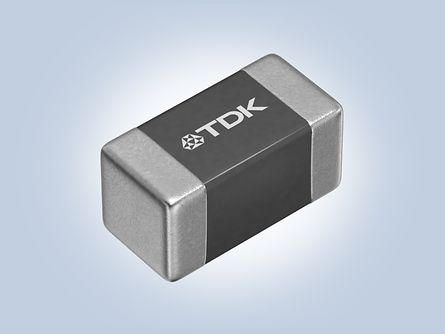

??TDK貼片電感型號命名規則分解（以NLCV32T-R10M-EFR為例）??
??整體結構：系列代碼 - 電感值及容差代碼 - 系列后綴??
示例分解：
NLCV32T – R10M – EFR

??1. 系列代碼（NLCV32T）??
? NLCV：產品線標識

? 代表「去耦電路用繞線鐵氧體電感器」系列。

? 32：尺寸代碼

? 可能對應封裝尺寸（如3.2mm×2.5mm），但實際文檔尺寸表中顯示具體型號NLCV32-EFR的尺寸為A=2.8mm、B=3.5mm、K=2.3mm，此處“32”更可能為系列內型號區分。

? T：封裝或特性標識

? 可能表示“貼片封裝”或溫度特性（文檔中工作溫度范圍為-40℃~+125℃）。

??2. 電感值及容差代碼（R10M）??
? 電感值編碼規則：

? R：代替小數點，如R10表示0.10μH，1R5表示1.5μH。

? 數值部分：

? 當電感值≥1μH時，采用整數+小數位（如`100`表示10.0μH）。

? 當電感值<1μH時，以`R`開頭表示小數點位置（如`R68`=0.68μH）。

? 容差代碼：

? M：±20%（默認容差，如文檔中大多數型號）。

? K：±10%（僅10μH型號使用，如100K）。

??3. 系列后綴（EFR）??
? EFR：表示材料或特定系列特性

? 結合文檔描述，代表“繞線鐵氧體（Wirewound Ferrite）”材質，采用樹脂模壓封裝。

??完整命名規則示例對照表??

??關鍵規則總結??

1. 電感值編碼：
   ? 小于1μH時用R表示小數點（如R10=0.10μH）。 ? 大于等于1μH時直接顯示數值（如100=10.0μH）。
2. 容差標識：
   ? M：±20%（默認，適用于大部分型號）。 ? K：±10%（僅特定大電感值型號使用）。
3. 尺寸與系列：
   ? 系列代碼中的數字（如32）可能與封裝尺寸相關，但需參考具體規格表確認。
4. 材料與封裝：
   ? 后綴EFR表明繞線鐵氧體材質及樹脂模壓工藝。

??應用注意事項??
? 溫度范圍：工作溫度-40℃~+125℃，保存時需避免腐蝕性環境。

? 焊接要求：預熱溫度與焊接溫差需≤150℃，避免過熱導致性能下降。

? 禁止用途：不適用于航空、醫療、汽車等高風險領域（詳見文檔“特定用途”限制）。

通過此命名規則，用戶可快速識別電感值、容差及系列特性，便于選型和設計適配。

貼片電感（Chip Inductors），作為一種重要的被動電子元件，廣泛應用于現代電子設備中，如通信、計算機、消費電子、汽車電子等領域。在貼片電感的測試過程中，測試頻率的選擇至關重要，它不僅影響著測試結果的準確性，還直接關系到電感在實際應用中的性能表現。本文旨在探討貼片電感測試頻率的選擇及其重要性，為電子工程師和技術人員提供參考。

二、貼片電感的基本特性

貼片電感是一種通過電磁感應原理工作的被動元件，其主要功能包括濾波、儲能、阻抗匹配等。貼片電感通常由磁芯和線圈組成，具有小型化、高品質、高能量?jī)?chǔ)存和低電阻等特性。其電感值（Inductance）是衡量電感存儲磁場能量能力的重要參數，單位為亨利（Henry）。

三、貼片電感測試頻率的重要性

在貼片電感的測試過程中，測試頻率的選擇對測試結果具有重要影響。不同頻率下，貼片電感的電感值、品質因數（Q值）、直流電阻（DCR）等參數可能會有所不同。因此，選擇合適的測試頻率對于準確評估貼片電感的性能至關重要。

1. 電感值測量：電感值隨測試頻率的變化而變化，特別是在高頻下，由于寄生效應（如分布電容）的影響，電感值可能會顯著下降。因此，在測量電感值時，需要選擇合適的測試頻率以反映電感在實際應用中的性能。
2. 品質因數（Q值）測量：Q值是衡量電感器在特定頻率下儲能效率的參數，它隨測試頻率的變化而變化。在高頻下，由于寄生電阻和分布電容的增加，Q值可能會下降。因此，在測量Q值時，同樣需要選擇合適的測試頻率。
3. 直流電阻（DCR）測量：雖然DCR與測試頻率無直接關系，但在實際測試中，測試頻率的選擇可能會影響測量電路的穩定性和準確性，從而間接影響DCR的測量結果。

四、貼片電感測試頻率的選擇原則

在選擇貼片電感的測試頻率時，應遵循以下原則：

1. 符合應用需求：測試頻率應盡可能接近貼片電感在實際應用中的工作頻率。這樣可以更準確地評估電感在實際應用中的性能表現。
2. 考慮寄生效應：在高頻下，寄生效應對電感性能的影響不可忽視。因此，在選擇測試頻率時，應充分考慮寄生效應的影響，避免在高頻下測試導致電感值偏低或Q值下降。
3. 參考行業標準：不同行業和領域?qū)N片電感的測試頻率可能有不同的要求。因此，在選擇測試頻率時，應參考相關行業標準或規范，確保測試結果的準確性和可比性。

五、常見貼片電感測試頻率

在實際應用中，常見的貼片電感測試頻率包括1kHz、10kHz、100kHz、1MHz等。這些頻率的選擇通常基于電感的應用場景、性能要求以及測試設備的限制等因素。

1. 1kHz測試頻率：適用于測量低頻下的電感值和DCR等參數。在低頻下，寄生效應對電感性能的影響較小，因此測試結果較為準確。
2. 1MHz測試頻率：適用于測量高頻下的電感值和Q值等參數。在高頻下，雖然寄生效應對電感性能的影響較大，但通過選擇合適的測試方法和設備，仍然可以獲得較為準確的測試結果。
3. 其他測試頻率：根據具體應用場景和需求，還可以選擇其他測試頻率進行測試。例如，在高頻電路中使用的貼片電感可能需要在更高的頻率下進行測試以評估其性能。

六、結論

貼片電感測試頻率的選擇對評估電感性能具有重要意義。在實際應用中，應根據電感的應用場景、性能要求以及測試設備的限制等因素選擇合適的測試頻率。通過合理選擇測試頻率和測試方法，可以準確評估貼片電感的性能表現，為電子設備的設計和應用提供有力支持。

貼片電容，即多層（積層、疊層）片式陶瓷電容器（Multilayer Ceramic Capacitor, MLCC），是現代電子設備中廣泛應用的被動元件。其體積小巧、性能穩定、可靠性高，被廣泛應用于通信、計算機、消費電子、汽車電子等領域。在電子電路設計和維護過程中，準確識別貼片電容的大小（即電容量）是至關重要的。本文旨在探討識別貼片電容大小的方法，為電子工程師和技術人員提供參考。

二、貼片電容的基本結構與標識方法

1. 基本結構

貼片電容由多層陶瓷介質和金屬電極交替疊合而成，經過高溫?zé)Y(jié)形成致密的結構。其外觀通常為矩形或方形，兩端有金屬焊盤用于焊接到電路板上。

2. 標識方法

貼片電容的大小（電容量）通常通過以下幾種方式進行標識：

• 直接標注法：對于較大容量的貼片電容，其電容量可能直接以數字或單位（如pF、nF、μF）的形式標注在電容表面。
• 編碼標注法：對于較小容量的貼片電容，其電容量可能通過一系列的數字和字母編碼來表示。這些編碼需要參考制造商提供的數據手冊進行解碼。
• 顏色環標注法：部分圓柱形貼片電容可能采用顏色環來表示電容量，類似于電阻的顏色環表示法。但這種方法在現代電子設備中已較為少見。

三、貼片電容大小識別方法

1. 直接觀察標識

對于直接標注了電容量的貼片電容，可以直接讀取其表面的數字或單位來識別大小。例如，標注為“100pF”的貼片電容，其電容量即為100皮法拉。

2. 解碼編碼標注

對于采用編碼標注法的貼片電容，需要參考制造商提供的數據手冊進行解碼。常見的編碼規則包括：

• 一個字母和一個數字的標注方法：字母表示電容量的前兩位數字，數字表示在前面的數字后面加幾個零。例如，“104”表示10×10000pF=0.1μF。
• 一個字母和一種顏色的標示方法：字母表示電容量的前兩位數字，顏色表示在前面的數字后面加幾個零。具體對應關系需參考數據手冊。

3. 使用測試工具測量

對于沒有標注或無法準確解碼的貼片電容，可以使用測試工具（如萬用表、電容測試儀等）進行測量。測量時，應將測試工具設置為適當?shù)碾娙轀y(cè)量檔位，并將測試筆連接到貼片電容的兩端。通過讀取測試工具上的讀數，可以準確獲得貼片電容的大小。

4. 根據尺寸和外觀初步判斷

雖然這種方法并不準確，但在某些情況下，可以根據貼片電容的尺寸和外觀進行初步判斷。一般來說，體積較大的貼片電容其電容量也相對較大。但需要注意的是，這種方法僅適用于同一類型、同一材質的貼片電容之間的比較。

四、識別貼片電容大小時需注意事項

1. 確保電容的完整性：在識別過程中，要確保貼片電容沒有損壞或變形，以免影響測量結果的準確性。
2. 注意測量環境：在測量貼片電容大小時，應確保周圍環境干燥、無塵埃，并避免電磁干擾，以保證測量結果的準確性。
3. 了解電容的誤差范圍：由于制造工藝和材料的差異，貼片電容的容量可能存在一定的誤差范圍。因此，在識別貼片電容大小時，需要了解并接受這一誤差范圍。

五、結論

準確識別貼片電容的大小對于電子電路的設計和維護至關重要。通過直接觀察標識、解碼編碼標注、使用測試工具測量以及根據尺寸和外觀初步判斷等方法，我們可以有效地識別貼片電容的大小。同時，在識別過程中需要注意電容的完整性、測量環境以及電容的誤差范圍等因素，以確保識別結果的準確性。

貼片電容，全稱為多層（積層、疊層）片式陶瓷電容器（Multilayer Ceramic Capacitor, MLCC），是現代電子設備中不可或缺的被動元件之一。其小巧輕便、高可靠性、低漏電流以及寬工作溫度范圍等特點，使得貼片電容在通信、計算機、家用電器、汽車電子及醫療設備等領域得到了廣泛應用。本文將詳細介紹貼片電容的主要材質及其特性。

二、貼片電容的基本結構

貼片電容由兩層導電薄片和一層絕緣層組成。導電薄片通常采用高純度金屬材料，如銀、銅等，具有良好的導電性能和強度。絕緣層則采用氧化鋁、聚酰亞胺等高絕緣性材料制成，具有良好的耐壓性和絕緣性能。為了保護導電薄片和絕緣層，貼片電容通常還會進行封裝，封裝材料多采用環保型樹脂，如無鹵素阻燃材料。

三、貼片電容的主要材質

1. 瓷片電容

瓷片電容是貼片電容中最常見的一種，其材質為陶瓷。陶瓷電容器具有體積小、重量輕、價格低、電容量穩定等特點。瓷片電容的表面沒有絲印，沒有極性，有多種顏色，如褐色、灰色、淡紫色等。瓷片電容適用于對尺寸和重量有嚴格要求的應用場景，如手機、平板電腦等便攜式電子設備。

2. 貼片鉭電容

貼片鉭電容采用鉭介質作為電介質材料，具有體積小、電容量大、性能穩定、壽命長等特點。鉭電容表面有絲印，有極性，顏色多為黑色或黃色。鉭電容的正極通過一條白色絲印標記，并在絲印上標明電容值和工作電壓。鉭電容適用于需要高電容密度和穩定性的應用場景，如計算機主板、顯卡等。

3. 貼片電解電容

貼片電解電容的陰極采用電解液作為電介質材料，具有單位體積電容量大、額定容量大、價格低等特點。電解電容分為有極性和無極性兩類，有極性電解電容通常在電源電路或中頻、低頻電路中起電源濾波、退耦、信號耦合及時間常數設定、隔直流等作用。電解電容的表面有絲印，標明電容值和工作電壓，顏色多為鋁制外殼的顏色。電解電容適用于需要大容量電容的應用場景，如電源濾波、音頻放大等。

4. 貼片疊層電容（MLCC）

貼片疊層電容是貼片電容中最常見的一種類型，其內部結構與陶瓷電容類似，但采用了多層疊合的方式制成。MLCC具有體積小、電容量大、精度高、穩定性好等特點。MLCC的材質多樣，包括NPO（COG）、X7R、X5R、Y5V等。不同材質的MLCC具有不同的電性能和應用場景，如NPO材質適用于高頻電路，X7R和X5R材質適用于溫度穩定型電路，Y5V材質適用于對容量要求高但對溫度穩定性要求不高的電路。

四、貼片電容材質的特性與應用

1. NPO（COG）材質

NPO（COG）材質的貼片電容電性能最穩定，幾乎不隨溫度、電壓和時間的變化而變化。適用于低損耗、穩定性要求高的高頻電路。但NPO材質的電容容量較小，常規在100pF以下，且價格較高。

2. X7R材質

X7R材質的貼片電容比NPO穩定性稍差，但容量更高，耐壓也更高。適用于溫度穩定型電路，容量精度在10%左右，電容容量范圍在100pF到2.2μF之間。

3. X5R材質

X5R材質的貼片電容容量穩定性較X7R差，對溫度、電壓等測試條件較敏感。但X5R材質能做到更高的容量，且價格較低。適用于對容量要求較高但對溫度穩定性要求不高的電路。

4. Y5V材質

Y5V材質的貼片電容穩定性較差，對濕度和電壓敏感。但Y5V材質能做到非常高的容量，且價格非常低。適用于濕度和電壓變化不大的電路。

五、結論

貼片電容作為現代電子設備中的重要元件，其材質的選擇對電路的性能和穩定性具有重要影響。通過了解不同材質的特性和應用場景，我們可以更合理地選擇和使用貼片電容，以滿足不同電子設備的需求。隨著科技的不斷發展，貼片電容的材質和性能也將不斷提升，為電子科技的發展提供更多可能。

一、尺寸規格：從小型化到標準化，滿足多元空間需求

村田熱敏電阻NCP系列提供了多種尺寸規格，以適應不同應用場景對空間的需求。尺寸規格通常以兩位數字代碼表示，并對應具體的物理尺寸。以下是常見的尺寸規格對照表：

從表格中可以看出，村田熱敏電阻的尺寸覆蓋了從超微型到標準尺寸的多種規格。

• 超微型尺寸（如0.40 x 0.20mm，代碼02）：符合EIA 01005標準，是當前市場上最小的熱敏電阻尺寸之一，非常適合空間極度受限的應用，例如智能手機、可穿戴設備、耳機等消費電子產品，以及高密度電路板設計。
• 小型尺寸（如0.60 x 0.30mm，代碼03）：符合EIA 0201標準，同樣適用于空間受限的便攜式電子產品，在小型化和性能之間取得了良好的平衡。
• 標準尺寸（如1.00 x 0.50mm，代碼15；1.60 x 0.80mm，代碼18；2.00 x 1.25mm，代碼21）：這些尺寸的熱敏電阻應用更為廣泛，適用于各種通用電子產品，如家用電器、工業控制設備、汽車電子等。其中，代碼21的尺寸雖然標注為2.00 x 1.25mm，但符合EIA 0402標準，僅在寬度上略有增加，可能是為了滿足特定設計需求。

二、封裝類型：多樣化封裝，適應不同生產與應用場景

封裝類型不僅影響熱敏電阻的制造和組裝工藝，也與其可靠性和應用環境密切相關。村田熱敏電阻NCP系列提供了多種封裝類型，以滿足不同的生產需求和應用場景。封裝類型通常以字母代碼表示，以下是常見的封裝類型對照表：

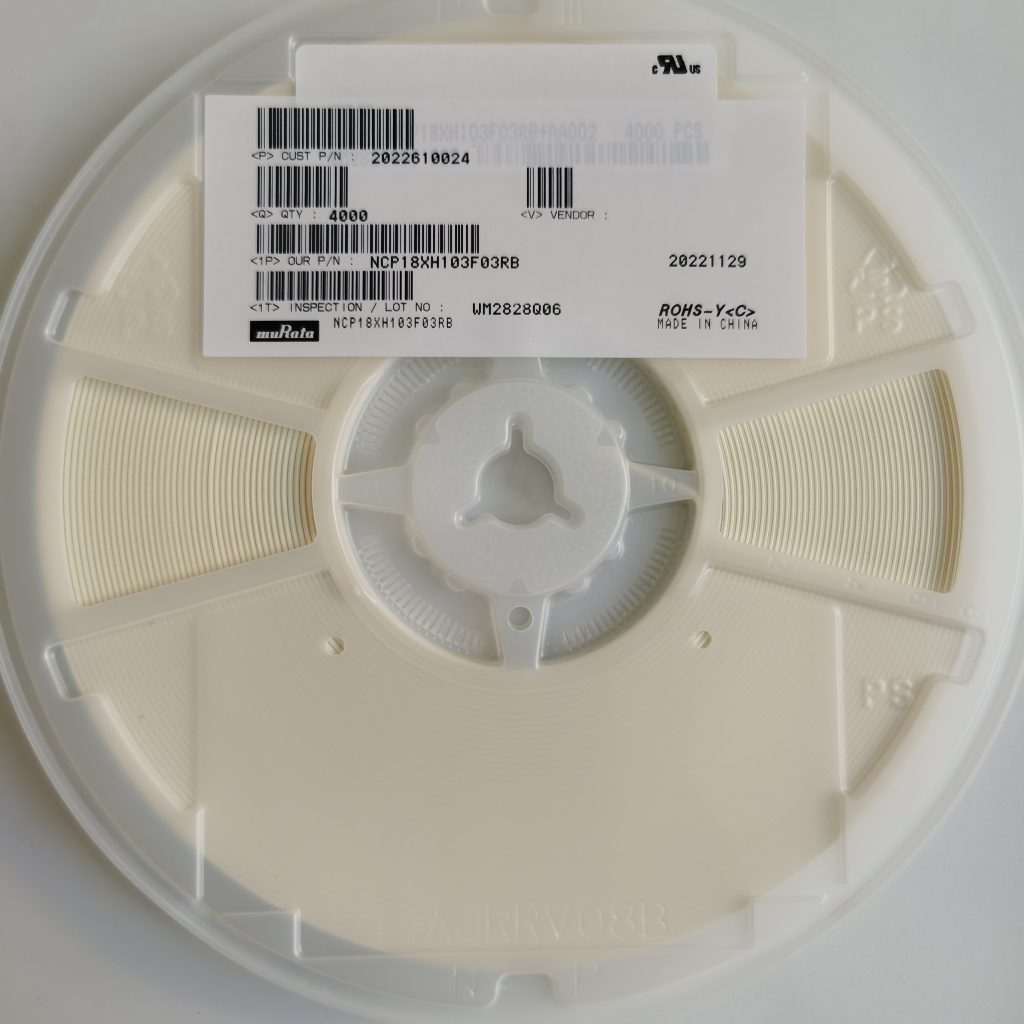

從表格中可以看出，村田熱敏電阻的封裝類型涵蓋了塑料帶裝和紙帶裝兩種主要形式，并提供了不同的間距和單卷元件數量，以適應不同的自動化裝配需求。

• 塑料帶裝 (RA)：提供基本的防潮、防塵保護，適用于大多數通用自動化裝配場景。
• 紙帶裝 (RB, RC, RL, RH)：成本相對較低，適用于對成本敏感的應用。其中，RC、RL、RH封裝采用2mm間距，相比4mm間距的RA和RB封裝，可以在相同的卷盤尺寸下容納更多的元件，從而提高生產效率，降低頻繁更換卷盤帶來的停機時間，尤其適合大規模生產。RH封裝單卷元件數量達到20000件，是追求極致生產效率的理想選擇。
• 特殊系列封裝 (P, S, C)：
• 鍍層端接系列 (P)：通過鍍層端接工藝，提高引腳的耐焊性和可靠性，適用于對焊接可靠性要求高的應用，如汽車電子、航空航天等領域。
• 高可靠性系列 (S)：針對高可靠性要求的應用，采用特殊封裝工藝和材料，增強熱敏電阻的抗振動、抗沖擊、耐高溫高濕等性能，確保在惡劣環境下的穩定性和耐用性，適用于汽車電子、工業控制、醫療設備等關鍵領域。
• 導電膠系列 (C)：采用導電膠進行封裝，適用于需要導電膠粘接的特殊應用場景，例如某些柔性電路板或特定結構的電子設備。

三、選型指南：因需制宜，精準匹配

在選擇村田熱敏電阻的尺寸與封裝時，需要綜合考慮以下因素：

• 應用空間限制：根據電路板空間和布局要求，選擇合適的尺寸規格。對于空間極度受限的應用，優先選擇超微型尺寸（如代碼02、03）；對于空間相對寬裕的應用，可以選擇標準尺寸（如代碼15、18、21）。
• 生產規模和效率：根據生產規模和自動化裝配需求，選擇合適的封裝類型和單卷元件數量。大規模生產建議選擇單卷元件數量多的封裝（如RH），以提高生產效率，降低生產成本。
• 可靠性要求：根據應用環境的可靠性要求，選擇合適的封裝類型。對于高可靠性要求的應用（如汽車電子、航空航天、醫療設備），建議選擇高可靠性系列（S）或鍍層端接系列（P）封裝，以確保熱敏電阻的穩定性和耐用性。
• 成本預算：在滿足性能和可靠性要求的前提下，根據成本預算選擇合適的尺寸和封裝類型。紙帶裝（RB, RC, RL, RH）封裝通常成本較低，適用于對成本敏感的應用。

四、總結：尺寸與封裝，選型的關鍵維度

村田熱敏電阻NCP系列提供的多樣化尺寸與封裝選項，為用戶提供了靈活的選擇空間，能夠精準適配不同的應用場景。通過合理選擇尺寸與封裝，可以優化產品設計，提升生產效率，確保產品可靠性，并實現成本效益的最佳平衡。

一、電阻精度：定義與重要性

電阻精度是指熱敏電阻的實際電阻值與其標稱值之間的偏差范圍。簡單來說，它反映了熱敏電阻在特定溫度下電阻值的準確程度。電阻精度通常以百分比的形式表示，例如±1%、±5%等。

電阻精度對于熱敏電阻的應用至關重要。在需要精確溫度測量或控制的場合，如醫療設備、精密儀器、環境監測等領域，高精度的熱敏電阻能夠提供更準確的溫度信號，從而確保系統的穩定性和可靠性。反之，在精度要求不高的場合，選擇較低精度的熱敏電阻則可以降低成本，提高性價比。

二、村田熱敏電阻的精度等級：滿足多樣化需求

村田熱敏電阻，尤其是NCP系列，提供了多種精度等級，以滿足不同應用場景的需求。根據產品規格，村田熱敏電阻的精度等級主要包括以下幾種：

從表格中可以看出，村田提供了從超精密的±0.5%到經濟型的±5%等多種精度等級，為用戶提供了豐富的選擇空間。

三、精度等級與應用場景：因需制宜，精準選型

不同的精度等級適用于不同的應用場景。在選擇熱敏電阻的精度等級時，需要綜合考慮應用對溫度測量或控制精度的要求、成本預算以及系統設計的整體需求。

• 高精度應用（±0.5%、±1%）
• 應用場景：溫度傳感器、精密儀器、醫療設備、環境監測等需要高精度溫度測量和控制的領域。
• 優勢：提供極高的電阻值精度，確保溫度測量結果的準確性和穩定性，滿足高精度應用的需求。
• 示例：在醫療領域，高精度的熱敏電阻可用于體溫計、血液分析儀等設備，確保測量結果的準確性，為醫療診斷提供可靠依據。
• 一般精度應用（±3%、±5%）
• 應用場景：電子設備的溫度補償、電流限制、過溫保護等對精度要求相對較低的場合。
• 優勢：在滿足基本性能要求的同時，具有更高的性價比，適用于對成本敏感的應用。
• 示例：在消費電子產品中，如手機、筆記本電腦等，±3%或±5%精度的熱敏電阻可用于電池溫度監測、CPU溫度保護等，在保證設備安全運行的同時，有效控制成本。

四、總結：精度等級，選型的關鍵考量

村田熱敏電阻提供的多種精度等級，為用戶提供了靈活的選擇，以滿足不同應用場景的需求。在選擇熱敏電阻時，應根據具體的應用要求，綜合考慮精度、成本、環境適應性等因素，選擇最合適的精度等級。

• 高精度需求：選擇±0.5%或±1%精度等級的熱敏電阻，確保溫度測量和控制的準確性。
• 成本敏感型應用：選擇±3%或±5%精度等級的熱敏電阻，在滿足基本性能要求的前提下，降低成本，提高性價比。

通過合理選擇熱敏電阻的精度等級，可以優化系統性能，提升產品可靠性，并實現成本效益的最佳平衡。

一、溫度特性代碼：解讀熱敏電阻的“溫度密碼”

村田熱敏電阻的溫度特性代碼是標識其溫度-電阻特性的關鍵。這些代碼并非隨意設定，而是經過精心設計和測試，能夠準確反映熱敏電阻在不同溫度下的電阻變化規律。常見的溫度特性代碼包括：XC、XF、XH、XM、XQ、XV、XW、WB、WD、WF、WL、WM等。

每個溫度特性代碼都對應一個特定的名義B常數范圍。名義B常數（B值）是描述熱敏電阻溫度-電阻特性的重要參數，它反映了熱敏電阻電阻值隨溫度變化的敏感程度。B值越大，表示熱敏電阻的電阻值隨溫度變化越敏感，即溫度系數越大。

二、解碼溫度特性代碼：名義B常數范圍詳解

以下是部分村田熱敏電阻溫度特性代碼及其對應的名義B常數范圍：

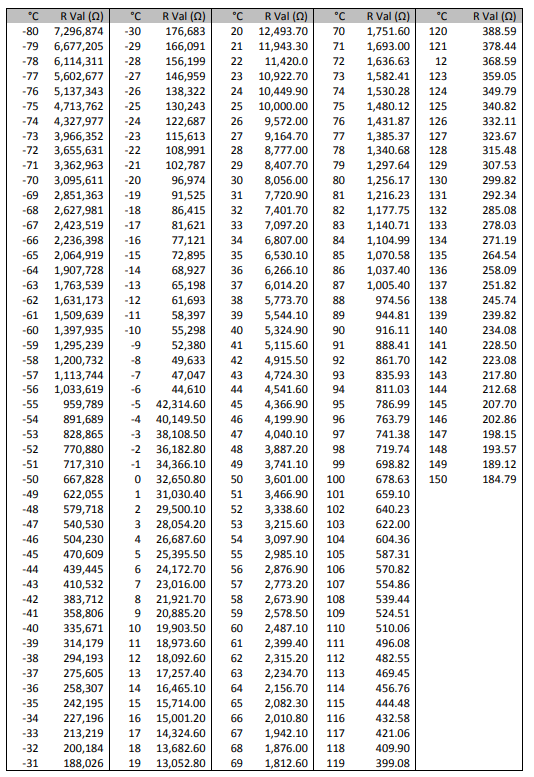

從表格中可以看出，隨著溫度特性代碼字母順序的遞增，名義B常數范圍也整體呈現上升趨勢。這意味著，代碼越靠后的熱敏電阻，其電阻值隨溫度變化的敏感程度通常越高。

三、溫度特性對性能和應用的影響：因需制宜，精準選型

熱敏電阻的溫度特性直接影響其性能和應用領域。了解不同溫度特性代碼對應的B值范圍，可以幫助您根據具體應用需求選擇合適的熱敏電阻。

• 高性能應用：追求高精度與穩定性

對于需要高精度溫度測量的應用，例如精密溫度傳感器、溫度補償電路等，通常需要選擇名義B常數較大、溫度特性較為穩定的熱敏電阻，如XW、WM等型號。較大的B值意味著熱敏電阻對溫度變化更為敏感，能夠?qū)崿F(xiàn)更精細的溫度測量和控制。同時，穩定的溫度特性可以確保測量結果的準確性和長期可靠性。

• 寬溫度范圍應用：適應極端環境

對于需要在較寬溫度范圍內工作的應用，例如汽車電子、航空航天、工業控制等領域，需要選擇能夠適應極端溫度環境、具有較小溫度系數的熱敏電阻，如XC、XF等型號。較小的溫度系數意味著熱敏電阻的電阻值隨溫度變化相對較小，能夠在高溫或低溫環境下保持更穩定的性能，確保系統的可靠運行。

• 特殊應用：定制化溫度特性

對于某些特殊應用，例如醫療電子、安防監控、消費電子等領域，可能需要具有特定溫度特性的熱敏電阻，以滿足特定的溫度測量和控制需求。例如，在某些醫療設備中，可能需要熱敏電阻在人體溫度范圍內具有特定的靈敏度，以確保準確的生理參數監測。在這種情況下，可以根據實際需求選擇合適的溫度特性代碼和名義B常數的熱敏電阻，實現定制化的溫度控制方案。

四、總結：溫度特性代碼，選型的關鍵依據

村田熱敏電阻的溫度特性代碼和名義B常數范圍為其在不同領域的應用提供了豐富的選擇。理解溫度特性代碼的含義，以及不同B值范圍對應的性能特點，是正確選型和應用熱敏電阻的關鍵。通過選擇合適的溫度特性代碼，您可以確保熱敏電阻在目標應用中發揮最佳性能，滿足高精度、高穩定性或?qū)挏囟确秶炔煌枨螅瑥亩嵘a(chǎn)品的整體性能和可靠性。

1. 電氣特性：
   • 輸入：単相輸入電壓范圍[AC]85～265Vac，輸入頻率范圍47～63Hz。
   • 額定輸出電壓[DC]：36Vdc，輸出電壓[DC]可調范圍為0～36Vdc。
   • 額定輸出電流：24A，輸出電流可調范圍為0～24A。
   • 額定輸出功率：864W。
   • 效率：87% Typ。
   • 電壓紋波和噪音：0.005Vrms (5Hz to 1MHz)。
   • 電流紋波和噪音：0.031Arms (5Hz to 1MHz)。
2. 形狀和尺寸：
   • 形狀：2U機架安裝/桌上。
   • 寬度(W)：70mm Nom。
   • 高度(H)：83mm Nom。
   • 深度(D)：350mm Nom。
3. 質量：
   • 質量：2100g Typ。
4. 其他特性：
   • 包含接口/功能：USB、RS-232、RS-485。
   • 工作溫度范圍：0～50°C。
5. 安全規格：
   • 認定：IEC61010-1、EN61010-1、UL61010-1。
   • 根據：EN60950-1、UL60950-1。
   • CE/UKCA標志：具備。

請注意，以上參數僅供參考，具體產品參數可能因生產批次和更新而有所變化，請參考TDK Corporation官方網站或相關產品手冊以獲取最新和最準確的信息。
