在電子電路中，貼片電容（MLCC）漏電是常見但易被忽視的故障，可能導致電路性能下降、功耗增加甚至設備損壞。本文將深入解析貼片電容漏電的成因、檢測方法及解決方案，助你快速定位并解決問題。

一、什么是貼片電容漏電？

貼片電容漏電是指電容在直流電壓下出現非預期的電流路徑，導致電荷通過介質或表面逐漸流失的現象。漏電流（Leakage Current）雖小（通常為μA級），但長期積累會引發以下問題：

• 電路干擾：漏電流可能耦合到信號路徑，導致噪聲或誤動作。
• 發熱與老化：漏電產生熱量，加速電容介質老化，縮短壽命。
• 功能失效：在精密電路（如采樣保持電路）中，漏電可能直接導致數據錯誤。

二、貼片電容漏電的常見原因

1. 介質材料缺陷
   • 低質陶瓷材料：部分廉價電容采用低純度陶瓷粉，介質中存在雜質或孔隙，形成漏電通道。
   • 介質老化：長期在高溫或高濕環境下，陶瓷介質結構變化，導致絕緣性能下降。
2. 電壓應力（Voltage Stress）
   • 超過額定電壓：電容施加的直流電壓接近或超過耐壓值（如50V電容長期接30V），介質擊穿風險增加。
   • 交流紋波疊加：在電源電路中，直流電壓疊加高頻紋波，可能引發局部放電（Partial Discharge）。
3. 環境因素
   • 潮濕與污染：水汽或灰塵附著在電容表面，形成導電通路，尤其是無保護涂層的電容。
   • 溫度極端：高溫（>85℃）加速介質老化，低溫（-40℃）可能導致介質脆化，產生裂紋。
4. 制造工藝問題
   • 電極邊緣毛刺：電極印刷不均勻或切割毛刺未處理，導致電場集中，引發局部漏電。
   • 端頭涂覆不良：端電極與陶瓷體結合處存在空隙，潮氣或離子遷移侵入。

三、如何檢測貼片電容漏電？

1. 萬用表初步篩查
   • 步驟：將萬用表調至電阻檔（如20MΩ量程），紅黑表筆分別接觸電容兩引腳。
   • 判斷：
     • 正常電容：初始顯示低電阻（充電），隨后逐漸趨向無窮大（∞）。
     • 漏電電容：電阻值穩定在較低范圍（如<10MΩ），或緩慢下降。
2. LCR測試儀精準測量
   • 參數設置：選擇“串聯等效電路（Cs-Rs）”模式，測試頻率設為1kHz，電壓0.5Vrms。
   • 關鍵指標：
     • 漏電流（IL）：通過公式IL = V/|Z|計算（V為測試電壓，Z為阻抗）。
     • 損耗角正切（D）：D值過高（如>0.05）表明介質損耗大，漏電風險高。
3. 高溫加速測試
   • 方法：將電容置于85℃環境中，施加額定電壓，持續48小時后測量漏電流變化。
   • 目的：加速老化過程，暴露潛在漏電缺陷（如D值上升50%以上）。
4. 顯微鏡與切片分析
   • 適用場景：針對失效電容，通過顯微鏡觀察表面裂紋或端頭涂覆缺陷，或制作切片分析介質層結構。

四、貼片電容漏電的解決方案

1. 替換高可靠性電容
   • 材質選擇：優先選用COG（NPO）材質（漏電流<0.1μA），避免X7R/Y5V等高介電常數材質（漏電流>1μA）。

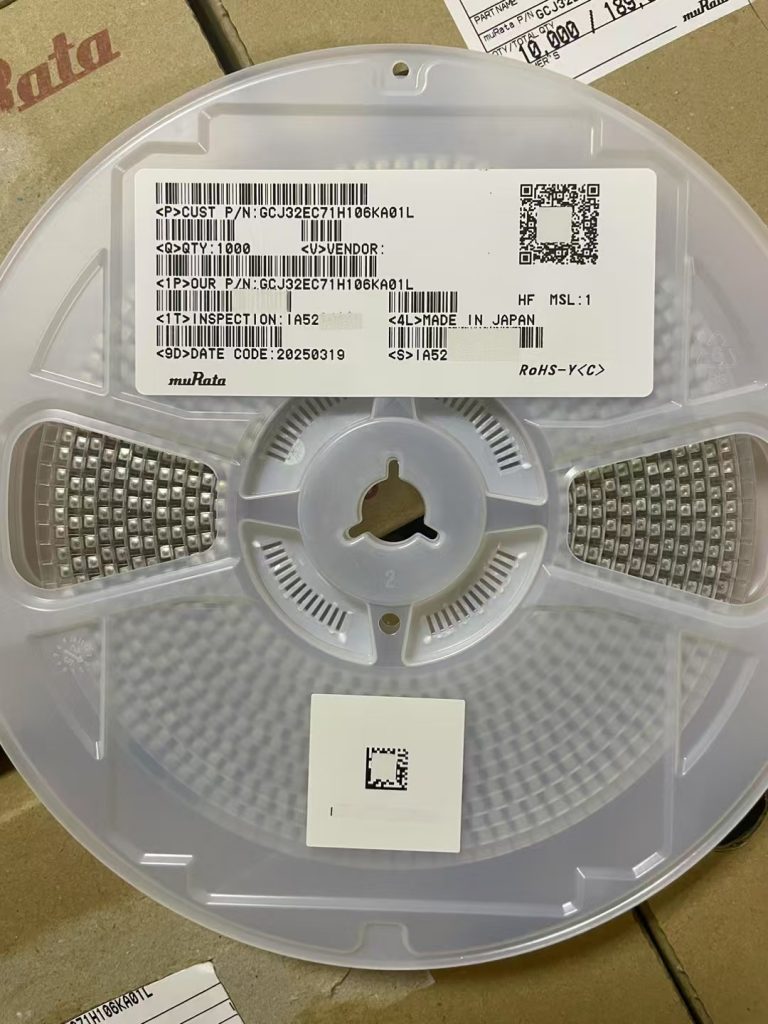

   • 品牌保障：選擇村田（Murata）、TDK、三星（Samsung）等一線品牌，其工藝控制更嚴格。
2. 優化電路設計
   • 降額使用：將工作電壓降至電容額定值的50%-70%（如50V電容用于25V電路）。
   • 并聯電阻：在精密電路中，并聯1MΩ-10MΩ電阻，為漏電流提供旁路路徑（需權衡功耗）。
3. 改善環境條件
   • 三防處理：對PCB噴涂三防漆（如丙烯酸或聚氨酯），隔離潮氣與污染物。
   • 溫濕度控制：在高溫高濕地區，增加散熱設計或使用溫濕度傳感器監控環境。
4. 制造工藝優化
   • 端頭涂覆：采用多層端電極涂覆工藝（如鎳+錫+銀），提升密封性。
   • 外觀檢驗：增加AOI（自動光學檢測）環節，剔除表面缺陷電容。

五、常見問題解答

Q1：貼片電容漏電會導致爆炸嗎？
A：通常不會。漏電是緩慢的電荷流失過程，而電容爆炸多因介質擊穿（短路）導致大電流通過。但長期漏電可能引發局部過熱，需警惕。

Q2：如何區分電容漏電與電容失效？
A：漏電是電容仍能存儲電荷但效率下降，而失效可能表現為容值驟降或短路。可通過LCR測試儀對比容值與損耗判斷。

Q3：修復漏電電容后，性能能恢復嗎？
A：若漏電由表面污染或潮濕引起，清潔并烘干后可能恢復；若因介質老化或裂紋，則需更換新電容。

六、總結

貼片電容漏電是電路中隱蔽但危害較大的故障，需從材料選擇、電路設計、環境控制多維度預防。通過萬用表、LCR測試儀等工具快速檢測，結合降額使用、三防處理等解決方案，可有效降低漏電風險。在實際項目中，建議建立嚴格的電容來料檢驗與老化測試流程，從源頭保障可靠性。
